简介：
XBS型旋转式滗水器是一种污水处理的专用设备,适用于各种间歇循环活性污泥法污水处理系统.在排水阶段,可将已经处理的上清液自表面撇出,也可安装在”调节-沉淀池”内,将沉淀后的上清液以恒定流量进入生物反应池,达到处理效果良好的稳定的目的.
主要特点：
1.构造简单.维修方便.
2.不需动力,靠浮力与自重升降.
3.排水量可调,操作简单.
4.容易实现自动控制.
5.曝气时浮动头升起,防止污泥流入排水管.
结构原理：
滗水器由浮动进水头,特制排水伸缩胶管,排水弯管,控制电磁阀,输气软管等组成.需排水时(水位一般在最高位置)进气电磁阀自动关闭,排气电磁阀自动打开,浮动进水头环形空气室内的空气排出,浮动头下沉淹没四个进水口,开始排水.单位时间排水量,可在最大排水量以内用调节螺栓调节,以控制排水时间.排水经浮动头中心管进入伸缩管及排水弯管排出池外,浮动头随水位下降而下降,伸缩胶管逐渐压缩,当至最低水位时,水位讯号器发出讯号,排气电磁阀自动打开,向浮动头环形气室内通入压缩空气(气压≮5kPa),浮动头上浮,进水口离开水面,停止排水,多余空气自排气管排出,浮动头随池内水位上升而上升,直至最高位置,进入下一循环.
滗水器的金属构件除排水弯为碳钢,其余均为不锈钢材料.
滗水器操作用压缩空气,可自曝气池空气干管上直接引接,不必另备气源.
用途：
适用于各种间歇式循环活性污泥去污水处理系统（如SBR、CASS等）的上清液排出设备。本设备设计加工中考虑了水表面浮渣和底部污泥层对排水质量的影响，设备滗水槽前设置了一浮桶，既保证将上清液收集，又保证不携带浮渣及底部污泥。可广泛适用于城市污水处理厂及造纸、啤酒，制革、制药、食品、垃圾处理等行业的污水处理中。
型号表示方法：
XBS-500-I
XBS：旋转式滗水器
500：最大排水能力（m3/h）
I：驱动型式 螺杆式 Ⅱ电动推杆式
| 主要性能参数： |
| 序号 |
型号 |
排水量m3/h |
堰长L(m) |
总管管径DN(mm) |
L1(mm) |
L2(mm) |
△H(mm) |
功率（KW) |
| 1 |
XBS-50 |
50 |
1.2 |
150 |
500 |
200 |
≤2500 |
0.55 |
| 2 |
XBS-100 |
100 |
1.5 |
200 |
600 |
250 |
≤2500 |
0.75 |
| 3 |
XBS-200 |
200 |
3 |
250 |
600 |
250 |
≤2500 |
0.75 |
| 4 |
XBS-300 |
300 |
4 |
300 |
600 |
250 |
≤2500 |
0.75 |
| 5 |
XBS-400 |
400 |
5 |
300 |
600 |
250 |
≤2500 |
1.1 |
| 6 |
XBS-500 |
500 |
6 |
400 |
600 |
300 |
≤2500 |
1.1 |
| 7 |
XBS-600 |
600 |
7 |
400 |
600 |
300 |
≤2500 |
1.1 |
| 8 |
XBS-700 |
700 |
9 |
500 |
800 |
350 |
≤3000 |
1.1 |
| 9 |
XBS-800 |
800 |
10 |
500 |
800 |
350 |
≤3000 |
1.1 |
| 10 |
XBS-900 |
900 |
11 |
500 |
800 |
400 |
≤3000 |
1.1 |
| 11 |
XBS-1000 |
1000 |
12 |
500 |
800 |
400 |
≤3000 |
1.5 |
| 12 |
XBS-1200 |
1200 |
14 |
600 |
800 |
400 |
≤4000 |
1.5 |
| 13 |
XBS-1400 |
1400 |
16 |
600 |
800 |
500 |
≤4000 |
1.5 |
| 14 |
XBS-1600 |
1600 |
18 |
800 |
800 |
500 |
≤4000 |
1.5 |
| 15 |
XBS-1800 |
1800 |
20 |
1000 |
800 |
600 |
≤4000 |
2.2 |
| 16 |
XBS-2000 |
2000 |
22 |
1000 |
800 |
600 |
≤4000 |
2.2 |
|
|

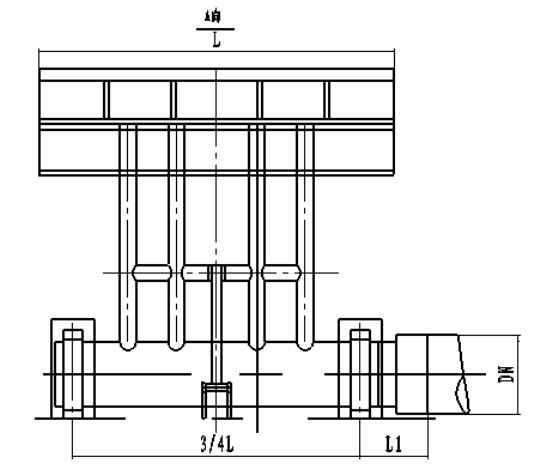

| 外形尺寸参考图： |
 |
| |
XBS型旋转式滗水器
一、用途
SBR（序批式活性污泥处理）法及其改良或发展型的SBR（如ICEAS法，UNITANK法、CASS法、MSBR法）等工艺方法是在单一反应池内，按照进水、曝气，沉淀、排水等工序进行活性污泥处理的工艺，其污水处理的单元操作，按时间程序，周期性进行。旋转式滗水器是此工艺的沉淀阶段，为排除与活性污泥分离后的上清液的专用设备。它广泛用于城市污水、化工、印染、食品等行业的污水处理工程。
二、结构及特点
XBS－1型旋转式滗水器由集水槽、浮筒、排水管组、回转支座、螺杆、连杆装置、导轨及传动装置组成。XBS－2型旋转式滗水器主要由集水槽、浮筒、排水管组、回转支座、电动推杆及电控箱等组成。
两种型式滗水器电控部分可采用变频器、PCL控制，能实现手动和自动控制。
排水时，控制元件给出信号，指令传动装置工作，螺母旋转，螺杆匀速下降，使撑杆按一定轨迹运动或由电动推杆推动，集水偃槽按设定速度下移，完成均量滗水。滗水结束后，液位控制仪给出最低极限信号，电机反转，牵引集水偃槽上移，回到预置位置。
XBS型旋转式滗水器可追随水位连续、定量排水，滗水深度大，动作平稳可靠，液面无搅动。整机耗能少，使用寿命长。
XBS型滗水器是我公司在总结吸取国内外先进技术的基础上，开发出具有国内先进技术水平的污水处理设备。该设备是序批式活性污泥法处理工艺（SBR）及其派生工艺（ICEAS、DAT—IAT、CASS、UNITANK、MSBR等）关键且必不可少的设备，其污水处理的单元操作，按进水/曝气、沉淀、排水、闲置四个阶段周期性运行，滗水器用于第三阶段排除反应池内的上清液，达到自动控制循环运行的目的。广泛应用于市政、纺织、印染、石化、食品、造纸、冶金等行业的污水处理工程。也可用于其它类似需要滗除上清液体过程的单元操作。
| 主要性能参数： |
| 序号 |
型号 |
排水量m3/h |
堰长L(m) |
总管管径DN(mm) |
L1(mm) |
L2(mm) |
△H(mm) |
功率（KW) |
| 1 |
XBS-50 |
50 |
1.2 |
150 |
500 |
200 |
≤2500 |
0.55 |
| 2 |
XBS-100 |
100 |
1.5 |
200 |
600 |
250 |
≤2500 |
0.75 |
| 3 |
XBS-200 |
200 |
3 |
250 |
600 |
250 |
≤2500 |
0.75 |
| 4 |
XBS-300 |
300 |
4 |
300 |
600 |
250 |
≤2500 |
0.75 |
| 5 |
XBS-400 |
400 |
5 |
300 |
600 |
250 |
≤2500 |
1.1 |
| 6 |
XBS-500 |
500 |
6 |
400 |
600 |
300 |
≤2500 |
1.1 |
| 7 |
XBS-600 |
600 |
7 |
400 |
600 |
300 |
≤2500 |
1.1 |
| 8 |
XBS-700 |
700 |
9 |
500 |
800 |
350 |
≤3000 |
1.1 |
| 9 |
XBS-800 |
800 |
10 |
500 |
800 |
350 |
≤3000 |
1.1 |
| 10 |
XBS-900 |
900 |
11 |
500 |
800 |
400 |
≤3000 |
1.1 |
| 11 |
XBS-1000 |
1000 |
12 |
500 |
800 |
400 |
≤3000 |
1.5 |
| 12 |
XBS-1200 |
1200 |
14 |
600 |
800 |
400 |
≤4000 |
1.5 |
| 13 |
XBS-1400 |
1400 |
16 |
600 |
800 |
500 |
≤4000 |
1.5 |
| 14 |
XBS-1600 |
1600 |
18 |
800 |
800 |
500 |
≤4000 |
1.5 |
| 15 |
XBS-1800 |
1800 |
20 |
1000 |
800 |
600 |
≤4000 |
2.2 |
| 16 |
XBS-2000 |
2000 |
22 |
1000 |
800 |
600 |
≤4000 |
2.2 |
|
构造与工作原理
本设备主要由支座、电动减速机、电动推杆、集水槽、浮筒、集水管、电控柜等组成，工作原理是：滗水器装在带有支承轴承的支座上并一起安装在池内，电动推杆减速装置安装在水池上方的支座上，电机运转时，电动推杆做往复运动，带动滗水机构绕下支座转动中心做回转摆动，在曝气和沉淀阶段滗水堰位于水面以上，滗水时滗水堰通过控制系统下降至水面以下进行排水，当水位下降到最低水位完成滗水后，滗水器快速返回到初始状态。在滗水过程中进入滗水堰的水流呈层流状态，滗水器的下降速度使出水量保持稳定，浮筒在滗水过程中起挡渣板作用。
设备特点
1、 本设备所有水下零部件均为不锈钢材质，因此寿命长、耐腐蚀。
2、 本机由电动推杆作为传动元件，结构紧凑，推力大，安装简单，运行平稳、工作可靠。
3、 定量排水，滗水深度大，动作平稳可靠，液面无搅动，整机耗能少，使用寿命长。
4、 可安装变频器使处理能力可调节，预留PLC接口，可实现远程控制。
订货说明
1、 说明主体设备的材质（碳钢、不锈钢）
2、 注明设备规格及堰长、滗水深度、滗水时间（标准滗水时间按1小时）、池面积、端通结构等参数
3、 当滗水量较大时（大于1500m³/h）应尽量选用二端通结构，以减小主管直径。采用二端通或有其它特殊要求时请提供具体资料
4、 因池形不同，需要土建预埋件图时，请提供详细池形等土建资料
5、 需要泥位计、液体计等进行全自动控制时，请注明要求
6、 若沉淀与滗水过程同时进行时，请注明滗水时间
7、 可提供远程PLC接口，需要时请注明
